您當前所在的位置：首頁 / 產品中心 / 面板（管道）式流量計
面板（管道）式流量計
時間：2019年02月16日 編輯：雙環儀表   出處：雙環儀表

■產品型號：LZT-


■應用：

面板（管道）式流量計也屬浮子（或稱浮子）流量計，測量管選用優質透明有機玻璃。主要應用于凈水處理及環保工程配套，也可用與化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。

面板管道式流量計具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接方便等特點。


●產品執行標準：Q/YHC。0101-2013（企業標準）

●塑管流量計法蘭標準：HGT21561-P4（化學工業部標準）


■技術參數:


規格型號
 LZT（面板、管道）
 LZT-S（塑管）
 1   管體材質
 （1）PMMA（亞克力）
 （1）AS
 2   浮子材質
 （1）≤20GPM為316 （2）≥30GPM為304
 (1)ABS（包襯）
3  導桿材質
 （1）<150GPM為316 （2）≥150GPM為304
 （1）304或F46包襯
4 接頭材質

（1）UPVC（2）銅鍍鎳 （3）304不銹鋼

（1）沉插接頭為UPVC（2）法蘭為ABS
5 密封圈材質
 （1）硅橡膠或三元乙丙
 （1）硅橡膠或三元乙丙
6 耐壓
 （1）1.0MPa
 （1）0.6MPa
7 介質溫度
 （1）≤+80℃
 （1）≤+40℃
8 測量溫度
 （1）±4%FS
 （1）±4%FS


■結構及尺寸:

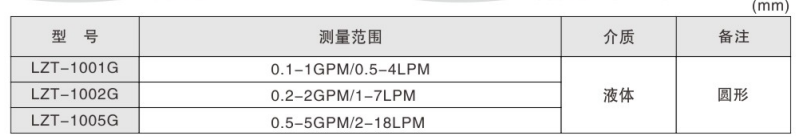

●LZT-10系列管道式外形尺寸圖和尺寸表

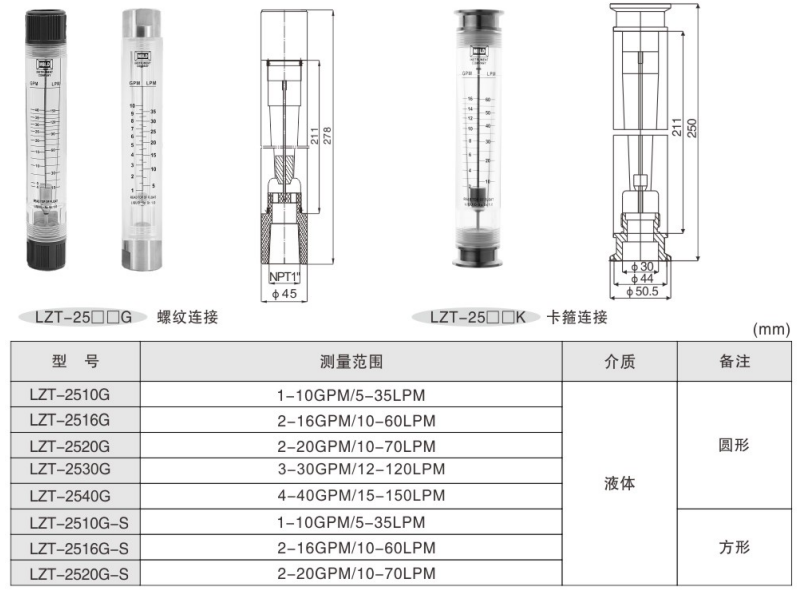

●LZT-25系列管道式外形尺寸圖和尺寸表


●LZT系列管道式流量計選擇表及連接方式

型號 測量范圍 連接方式（標配） 介質 備注

LZT-1001G

0.1-1GPM/0.5-4LPM

NPT1/2內螺紋（UPVC）

液體
 圓形

LZT-1002G

0.2-2GPM/1-7LPM

... 圓形

LZT-1005G

0.5-5GPM/2-18LPM

...
LZT-2510G

1-10GPM/5-35LPM

NPT1內螺紋（UPVC）

液體

圓形

LZT-2516G

2-16GPM/10-60LPM

...

圓形


LZT-2520G

2-20GPM/10-70LPM

...

LZT-2530G

3-30GPM/12-120LPM

...

LZT-2540G

4-40GPM/15-150LPM

...

LZT-2510G-S

1-10GPM/5-35LPM

1-10GPM/5-35LPM

液體

方形

LZT-2516G-S

2-16GPM/10-60LPM

2-16GPM/10-60LPM

方形

LZT-2520G-S

2-20GPM/10-70LPM

2-20GPM/10-70LPM
